变面积式流量计

工作原理

浮子可在锥形测量管内自由上下浮动。浮子的垂直位置随被测介质流速变化，其位置高度即可表征流量大小，流量值可直接从测量管刻度上读出。

当体积流量增大时，浮子肩部周边的环形流通截面积随之增大（A 2>A 1）。

应用领域

furnace systems — 锅炉 / 炉窑系统 ( 高炉控制系统, 冷却监控系统)

chemical industry — 化工行业

food industry — 食品行业

water and waste water technology — 给排水及污水处理技术

swimming pools — 游泳池

适用介质 : 水, 空气, 透明液体和天然气

应用说明

玻璃锥管变面积式流量计适用于各行各业，性价比高、运行可靠。

金属测量管型（SGM） 是高温、高压工况下的优选方案。因其可搭配丰富的电子模块，特别适用于化工加工厂工况。

塑料锥管型（SKT / SKP / SKPVC） 是流量测量中性价比最高的选型方案

可变面积流量计 :

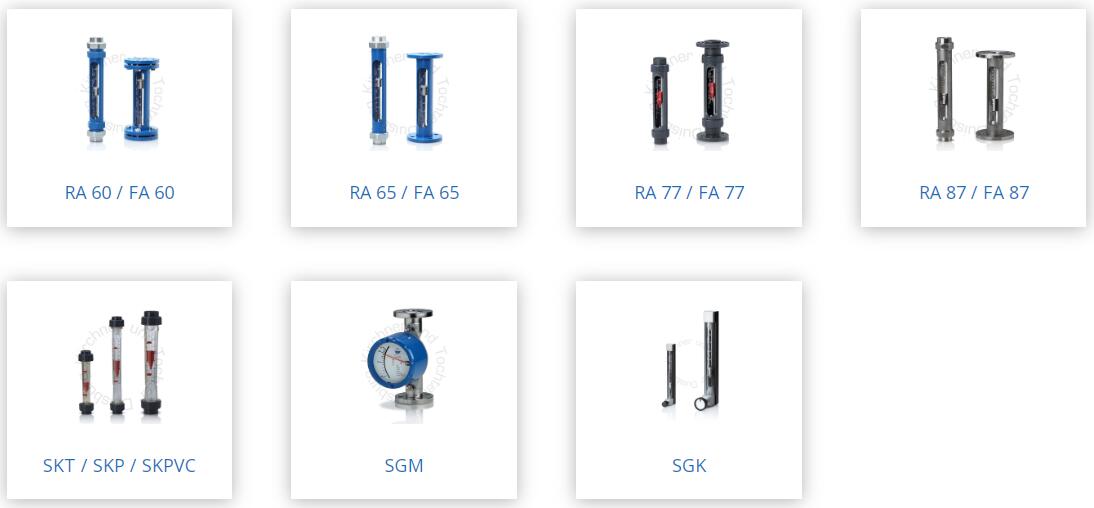

- RA/FA 60 　- RA/FA 65　 - RA/FA 77　 - RA/FA 87
- SKT / SKP / SKPVC　 - SGM　　　 - SGK

RA/FA 60/65
测量范围(水) min　0.1　-　1　l/h
max　13　-　130　m3/h 　
测量范围 　 min　0.5　-　5　l/h
(空气s.c.)　 max　150　- 1500　m3/h 　
操作条件 　 max　80 ℃
max　3 - 10 bar 　
过程连接 　 Rp 1/4" - 3"
DN 10 - 200 　
接液材质 　 Borosilicate glass,
steel, sst, cast iron 　

RA/FA 77
测量范围(水) min　0.1　-　1　l/h
max　2　-　20　m3/h　
测量范围 　 min　2　-　20　l/h
(空气s.c.)　 max　20　-　200　m3/h　
操作条件 　 max　40 - 80 ℃
max　5 - 10 bar
过程连接 　 DN 10 - 80
接液材质 　 Borosilicate glass, PVC
PP, PE, PVDF, EPDM

RA/FA 87
测量范围(水) min　0.3　-　3　l/h
max　1.6　-　16　m3/h　
测量范围 　 min　6　-　60　l/h
(空气s.c.)　 max　16　-　160　m3/h　
操作条件 　 max　80 ℃
max　8 - 10 bar
过程连接 　 Rp 1/4" - 2"
DN 10 - 65
接液材质 　 Borosilicate glass, sst
PTFE, Viton

活塞式流量计

应用领域
机械工程

成套设备工程 / 工厂设备工程

应用范围
短管型变面积式流量计适用于小流量、微流量测量，有多种结构型式可选，例如带调节阀及限位开关款式。

Media 适用介质
water — 水

oil — 油类

other fluids — 其他流体

工作原理
SKM 型
SKM 型仪表内置弹簧负载活塞，活塞安装在硼硅玻璃制成的圆柱形测量管内。带节流孔的活塞与弹簧共同构成测量系统。介质流经 SKM 时，活塞会随流量大小成比例改变位置；可对照玻璃管刻度，在活塞上缘直接读取流量值。SKM 型可安装在水平及垂直管道上。

STAN-K 型
STAN-K 型仪表同样内置圆柱形测量管及弹簧负载活塞。介质流经 STAN-K 时，活塞位置随体积流量成比例变化。可通过外置刻度上的可调限位开关，设定需要监控的流量阈值。

STAN-K
可立式、卧式安装
配备可调限位开关
壳体材质：不锈钢 / 黄铜
结构紧凑
量程比 1:3
适用介质：水、油及各类液体
精度：满量程的 10%
结构与应用说明
该设备内置弹簧复位式活塞，活塞安装在圆柱形测量管内。
当流体流经 STAN-K 时，活塞会随体积流量大小产生对应位移。可通过外置刻度盘上的可调限位开关，设定需要监控的流量值。
产品接口规格：G ¼"、G ½"、G 1"（管螺纹）

SKM
内螺纹连接
结构紧凑
支持卧式、立式安装
量程比 1:3
适用介质：水、油及各类流体
精度：满量程的 10%
配备有机玻璃防护罩
可选配限位开关
二、结构与应用说明 全文翻译
SKM 型活塞式流量计可用于测量水、油及其他流体，安装朝向不受限制，管路中可卧式或立式装设。
设备测量管采用硼硅玻璃材质，内部设有弹簧复位活塞。
带节流孔的活塞与弹簧共同构成测量单元。流体流经仪表时，活塞随流量大小产生对应位移，其位置与体积流量成正比。可通过玻璃管上的刻度，结合活塞上沿读取流量数值。
产品接口规格：G ¼"~ G 2"（英制管螺纹）
三、核心技术要点
结构特点
测量管：硼硅玻璃，可视式结构，直读流量；外层配有机玻璃防护罩，防磕碰、防飞溅
连接形式：内螺纹，接口规格范围更广（G1/4"~G2"）
核心组件：带节流孔活塞 + 复位弹簧，纯机械结构
性能指标
量程比 1:3，精度 ±10% FS，为现场监测型仪表，不用于精密计量 / 贸易结算
安装无方向限制，适配各类现场管路布局
功能配置
基础款为就地可视流量指示；可加装限位开关，实现流量超限报警、联锁控制。
适用场景
工业冷却水、润滑油路、通用流体管路的现场流量目视监测，工况适配性强。

挡板式流量计

应用领域
机械工程、炉窑系统、化工行业、给排水工艺、发电厂、砂石开采、楼宇及泳池配套工程

产品应用
该系列流量计品类丰富，搭配限位开关、电子式变送传感器，可在大流量工况下稳定可靠计量；广泛用于水处理厂、电站、冷却工艺监测、楼宇给排水与泳池水循环系统。

适用介质
水、空气、各类液体、气体、非导电流体（矿物油、去离子水）、高粘度介质、含固量 / 含气量高的流体

工作原理
流量计核心测量元件为挡板，介质流体推动挡板发生偏转，偏转角度与管道内介质流量呈对应关系，以此实现流量检测。

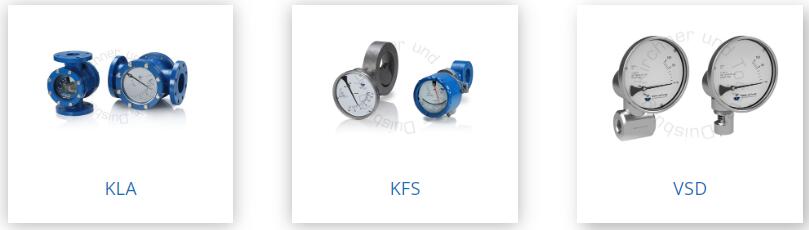

- VSD 　- KLA　 - KFS

KLA
测量范围(水) min　0.5　-　3　m3/h
max　100　-　1000 m3/h
测量范围 　 min 　5　-　30　m3/h
(空气s.c.)　 max　450　-　4500 m3/h
操作条件 max　40 - 200 ℃
max　10 - 40 bar
过程连接 DN 25 - 600
接液材质 PVC, steel, PP, GG-20,
PVDF, NBR, EPDM, PTFE,Sil

KFS
测量范围(水) min　0.2　-　1.5　m3/h
max　30　-　300　m3/h
操作条件 max　40 - 200 ℃
max　10 - 40 bar
过程连接 DN 25 - 600
接液材质 PVC, steel, PP, GG-20,
PVDF, NBR, EPDM, PTFE,Sil

差压式流量计

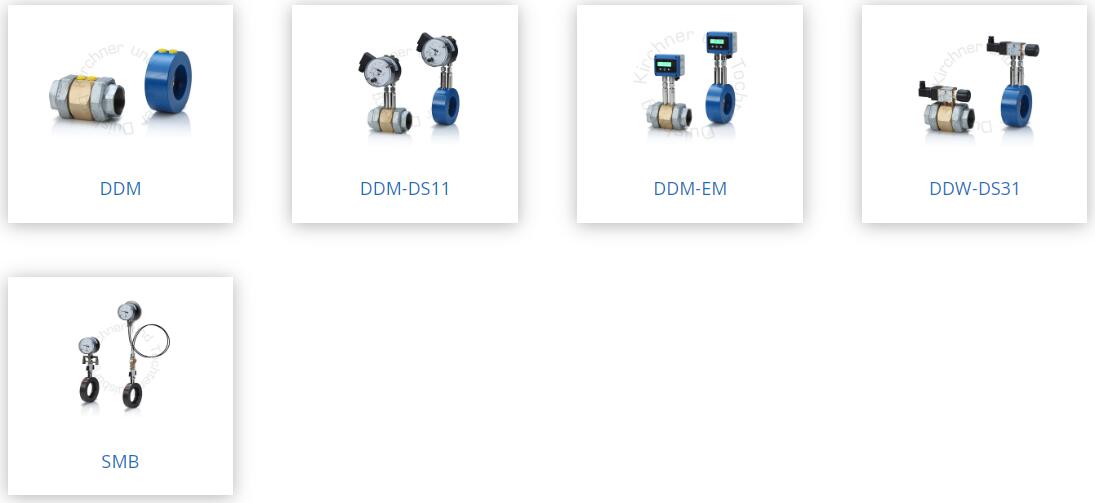

适用型号：DDM / DDW、SMB

应用领域
DDW/DDM设备成套工程、炉窑系统、冷却回路、配套设备原厂（OEM）液体工况监测；
SMB 专用于固定式消防喷淋系统。

产品应用
产品规格公称通径选型丰富。DDM/DDDW 小通径系列多用于冷却回路、各类液体流量监测；SMB 喷淋用孔板流量计装配在固定式消防喷淋管路，已通过德国 VdS 消防防灾认证。

适用介质
水、空气、透明 / 非透明液体与气体、非导电流体（矿物油、去离子水）

工作原理
流体流经管道节流件时产生压差，压差数值与管道内介质流量的平方成正比；仪表采集该压差信号，即可在刻度表盘直接换算显示瞬时流量。

DDW / DDM
测量范围(水) min　0.07　-　0.7　m3/h
max　5　-　50　m3/h
测量范围 min　0.2　-　2　m3/h
(空气s.c.)　max　400　-　4000 m3/h
操作条件 max　80 ℃
max　16 bar
过程连接 Rp 3/8" - 2"
DN 50 - 200
接液材质 Brass, steel, Sst, brass
nickel-plated, Aluminum

SMB
测量范围(水) min　0.4　-　2　m3/h
max　2.6　-　12.5　m3/h
操作条件 max　70 ℃
max　16 bar
过程连接 DN 80 -200
接液材质 Aluminum, Aluminum hard
coated, brass nickel-plated

旁路式流量计

DST
测量范围(水) min　20　-　160　m3/h
max　300　-　1800 m3/h　
测量范围 min 0.3　-　1.5　m3/h
(空气s.c.)　max　1200 -　6000 m3/h　
操作条件 max　40 - 80 ℃
max　10 bar
过程连接 DN 25 - 400
接液材质 Borosilicate glass, PVDF,PP
PVC,Polysulfone, steel, Sst

产品特点
材质选型丰富；可实现大流量测量；孔板任意方位均可安装；就地显示无需供电；安装简便；
测量精度：±2% 满量程；表盘按被测介质定制刻度；可选配流量限位开关。

应用领域
楼宇给排水工程、泳池水处理

产品应用
DST 旁路流量计可选配多种壳体材质，适配各类流体计量：
PVC 经济型多用于泳池水循环；PVDF 材质适用于水处理等腐蚀性介质工况；DST‑1/2 型号主要用于空气与气体测量。

水介质量程：
0.02 – 0.16 m3/h to 300 – 1800 m3/h for H20；
标况空气量程：
0.15 m3/h – 1.5 to 1200 – 6000 m3/h。

仪表基于差压原理工作：主管路内置带孔板的节流环，流体经孔板节流产生压差，压差与流量平方成正比。孔板上下游取压口通过旁路管路连通，部分介质分流进入旁路，旁路分流流量与主管总流量成比例；旁路管路上加装两只球阀，可按需切断或接通旁路测量回路。

适用介质
水、空气、透明流体、腐蚀性介质（选用 PVDF 材质机型）

工作原理
旁路分流流量与主管总流量成正比例关系，流量计依据旁路流量换算、显示主管实际流量。

NA / NA-4VA 玻璃管浮子液位计

产品参数特点
测量管采用硼硅玻璃，配置不锈钢保护套管；分两种结构型式；原理简易、运行可靠；浮子按被测介质定制；
可选配置：防爆结构、液位限位开关。

应用领域
各类敞开 / 密闭储罐的液体液位测量

结构与应用
NA、NA‑4VA 系列液位计依托浮力原理，仅限竖直安装。
NA 型：由指示表头、法兰、测量管、浮子组成，多用于埋地储液罐内置式液位就地指示；浮子置于罐体内部。
NA‑4VA 型：由不锈钢护套、硼硅玻璃测量管、上下接头构成，侧装于罐体外部，利用连通器原理工作。
产品玻璃测量管可按需定制法兰 / 接口规格；全量程可调式电子式限位开关选配后，可实现液位远程监控。

适用介质
水、各类油品、碱液、酸性液体

工作原理
NA（内置型）：仪表表头、接管、浮子整体装入罐体内，浮子通过连杆与表头内部磁座刚性连接；液位上升时浮子受浮力抬升，连杆同步带动表头机构，就地读取液位高度。
NA‑4VA（外置连通式）：遵循连通器原理，通过上下引压接管与储罐连通；罐内液位变化，测量管内液位同步跟随升降，直观观测液位。

SGL 型管式视镜（Sight glasses）

产品特性
测量管材质：硼硅玻璃；安装方位任意可选；无管路压损；结构简洁、运行稳定；免维护。

结构与应用
SGL 管式视镜用于现场目视观测管路内液态介质工况。
整表由硼硅玻璃视管、四组隔离垫块、两片连接法兰组装而成。结构精简，全程免维护；采用外侧径向密封结构，管路通径无收缩、无压力损失。
适配水、油品、酸碱类液体，选配对应密封及法兰材质后，可用于腐蚀性介质工况。

适用介质
水、油品、碱液、酸液

其他型号：

SKT/SKP
SGA
SGM
DDW-DS31/
DDM-DS11
SMB/SMB-OE
RA 60/FA 60
RA 65/FA 65
SKT/SKP
RA 87/FA 87
RA 77/FA 77
SGK
SKM
SMK

DDM-DS11-MS1
DDM-DS11-MS1 15m3/h DN50
DDM-DS11-MS1 1.8m3/h M34
DDM-DS11-MS1 PN10(RP2)DN50 3.3-20m3/h
DDM-DS11-MS1 0.9m3/h M34
DDM-DS11-MS1 30m3/h DN65
DDM-DS11-MS1 90m3/h DN100
DDM-DS11-MS1 9m3/h DN40
DDM-DS11-MS1 PN 16 DN 50
DDM-DS11-MS1 PN 16， DN 80
DDM-DS11-MS1，PN16，DN100
DDM-DS11-MS1，PN16，RP1-1/4
DDM-DS11-MS2 PN16 Rp3/4
DDW31-DS31 PN16
DDW-DS31
DDW-DS31 PN 16 DN 125 30 - 84 m³/h H2O
DDW-DS31 PN 16 G 2 120 - 380 l/min H2O
DDW-DS31 PN16 G1 1/2 60-160L/min
DST-PVC+DST RA77
FA60 DN10 (H2)
FA65 PN10 DN25
IG5554
KFS PN 40 DN 125 12 - 120 m³/h H2O
KFS PN 40 DN 80 10 - 100 m³/h H2O
KFS PN10 DN150
KFS PN16 DN100
KFS-M40-IK1 Ex PN 16 DN 200
KFS-M40-IK1 Ex PN 16 DN 300

RA60 SN11960-005-12
RA65 PN10 G 1 1/2
SGM 2-20m3/H2
KFS-M40-IK1 Ex PN16 DN150
KFS-RK PN40 DN50
KFS-RK1 PN40 DN40
KFS-Rk-Contact 2-18m3/H
KLA PN10 DN40
KLA PN10 DN65
KLA-DN50-PN10 (0-12M3/H)
KLA-EM PN 10 DN 50
KLA-PN10-DN50 2-15M3/H
MSK12
MSKW
RA 60 PN 10 Rp 1
RA 60 PN 10 Rp 1
RA 60 PN 10 Rp 1 0,5 - 5 m³/h DX-gas
RA 60 PN 10 Rp 1 1/4
RA 60 PN 10 Rp 2
RA 60 PN 10 Rp 2
RA 60 PN 10 Rp 2 5 - 50 m³/h DX-gas
RA 60 PN 10 Rp 3/4
RA 60-MSK PN 10 Rp 1 ¼ 不含限位开关
RA 65 PN 10 Rp 3/4
RA 77 PN 10 DN 25 （11458-001-12
） RA 87-MSK PN 10 Rp 1/4 含限位开关 MSKW
RA 87-MSKW PN 10 Rp ½ 1,2 - 12 m³/h N2 at STP
RA 87-MSKW PN 10 Rp ½ 100 - 1000 l/h H2O
